家具结构图
文/王世襄
人物名片<<<
王世襄(1914.5.25-2009.11.28)号畅安，男，福建省福州市人，生于北京。汉族，著名收藏家、文物鉴赏家、学者。
王世襄作为研究明式家具的大家，他撰写了两部我国前所未有的古典家具书(《明式家具珍赏》和《明式家具研究》)，填补了此门学问过去只有外国人才专著、中国人却没有这一令人遗憾的空白。王老对古典家具的线脚有过精辟的论述，本刊将连续节选“家具结构之结合”内容，以飨读者。
平板角接合
用三块厚板造成的炕几或条几，用料厚达4-5厘米。面板与板型的腿足相交，是厚板角接合的例子。所见实例都用闷榫，现代木工或称全隐燕尾榫，拍合后只见一条合缝，榫卯全部被隐藏起来[图1]。
抽屉立墙所用的板材，比炕几或条几的板材薄多了，其角接合有多种方法。最简单的是两面都外露的明榫，即直榫开口接合，明清家具只有粗糙的民间用具才用它。其次是一面露榫的明榫，现代木工或称半隐燕尾榫[图2、3]，更复杂的就是完全不露的闷榫，其造法与上面讲到的厚板闷榫角接合基本相同，只是造得更为精巧而已。小型家具如官皮箱、镜台，尽管它们所用的抽屉立墙板已经很薄，巧妙的匠师还是能用闷榫把它们造成极为工整的抽屉。
平板角接合还有一种简便的造法，即勾挂接合，多用在案形结体家具两侧吊头下面的牙条上，为的是将侧面的牙条与正面的牙条拍合交圈。正、侧两面的牙条都在尽端格角的斜面上裁切锯齿形的锐角，以便勾挂联结。从外表看，它有如闷榫，但结构大异。年久，木材收缩，难免开脱。明及清前期条案侧面的牙条容易散脱丢失，多因勾挂不牢[图4]。
横竖材丁字形结合
大自桌案或大柜的枨子和腿足的联结，次如衣架或四出头官帽椅的搭脑、扶手和腿足的相交，或杌凳横枨、椅子管脚枨与凳椅的腿足相交，小至床围子、桌几花牙子的横竖材攒接，都是丁字形接合的例子。
丁字形接合由于以下的不同情况而出现不同的造法。一是横竖材有的粗细相等，如椅子的搭脑和后腿，某些柜子的底枨和腿足等。惟多数家具竖材是腿足，作为支柱必然要比横向的联络材枨子要粗些。由于粗细的不同，产生了交圈或不交圈的问题，二者的造法是不同的。再有是圆材或方材的问题，二者的造法也是不同的。

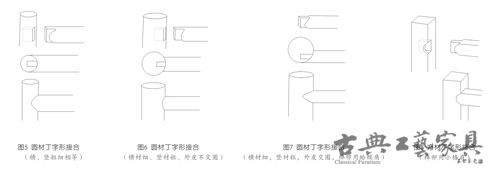

先说圆材的丁字形接合。如横竖材同粗，则枨子里外皮做肩，榫子留在正中。如腿足粗于枨子，以无束腰杌凳的腿足和横枨相交为例，倘不交圈，则枨子的外皮退后，和腿足外皮不在一个平面上，枨子还是里外皮做肩，榫子留在月牙形的圆凹正中。倘交圈的话，以圈椅的管脚枨和腿足相交为例，枨子外皮和腿足外皮在一个平面上，造法是枨端的里半留榫，外半做肩。这样的榫子肩下空隙较大，有飘举之淤，固有“飘肩”之称。北京匠师又因它形似张口的蛤蟆，故或称之日“蛤蟆肩”[图5、6、7]。
方材的丁字形接合，一般用交圈的“格肩榫”。它又有“大格肩”和“小格肩”之分。“大格肩”即宋《营造法式》小木作制度所谓的“撺尖入卯”①，“小格肩”则故意将格肩的尖端切去。这样在竖材上做卯眼时可以少凿去一些，借以提高竖材的坚实程度[3.9]。
同为大格肩，又有带夹皮和不带夹皮两种造法。格肩部分和长方形的阳榫贴实在一起的，为不带夹皮的格肩榫，它又叫“实肩”。格肩部分和阳榫之间还凿剔开口的，为带夹皮的格肩榫，它又叫“虚榫”。带夹皮的由于开口，加大了胶着面，比不带夹皮的要坚固一些，但倘用料不大，则因剔除较多，反而对坚实有损[图8、9]。
横材有的来自直材的正、侧两面，都与直材丁字行相交。所用榫卯，小格肩、大格肩、实肩、虚肩，均可在实例中见到。需要指出的是插入直材隐而不见的直榫还有不同的造法。有的两榫同长，尽端格角相柢；有的则一长一短，不格角，长的为透棒，短的则顶在长的榫上[图10、11]。
家具结构图
家具结构图丁字形接合也有不用格肩的所谓“齐肩膀”的造法，又名“齐头碰”。往往在横竖材一前一后并不交圈的情况下才使用[图12]，或用在腿足为外圆里方而枨子则为长圆，它们也难以交圈时才使用。如果横竖材均为方材，又在一个平表面上，那么只有粗糙的家具才不格肩，而用齐肩膀。值得注意的是精制的明及清前期的椅子，多数四面全用格肩榫，较粗糙的则正面用格肩榫，侧面和背面用齐肩膀；更为粗糙的四面一律用齐肩膀。由此可知在工匠心目中，齐肩膀是简便而不大受看的一种造法。
丁字形接合的榫卯有“透榫”和“半榫”之别。透榫的榫头穿透榫眼，断面木纹外露。半榫的榫头不穿透榫眼，断面外纹不露。透榫比较坚牢，但不及半榫整洁美观。因而凡用在大面上的榫头多为半榫，用在小面上的榫头多为透榫。在实例中也有不论大面、小面都用透榫。个别白不仅用透榫，还长出少许，如牡丹纹扇面形紫檀南官帽椅的管脚枨[甲77]，但那是极为罕见的。
另外还有“大进小出”的造法，即把横枨的尽端，一部分造成半榫，一部分造成透榫，纳入榫眼的整个榫子面积大，而透出去的榫子面积小，故日“大进小出”[图13]。使用它的目的主要是为了两榫能互让，下面还将讲到。
“裹腿枨”，又名“裹脚枨”，也是横竖材丁字形接合的一种，多用在圆腿的家具上，偶见方腿家具用它，须将棱角倒去。裹腿枨表面高出腿足，两枨在转角处相交，外貌仿佛是竹制家具用一根竹材煨烤弯成的枨子，因它将腿足缠裹起来，故有此名。腿足与横枨交接的一小段须削圆成方，以便嵌纳枨子。枨子尽端外皮切成45度角，与相邻的一根格角相交；里皮留榫，纳入腿足上的榫[图14、15、16]。
家具结构图
家具结构图这里附带讲一讲榫卯或构件的彼此避让，目的在不使榫眼集中在一处，以致影响坚实，因为榫眼的集中总是由于腿足的正、侧两面都要与横枨丁字形结合才会产生的。

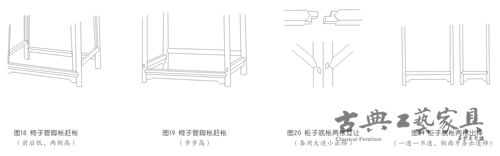

椅子的管脚枨一般为四根，正面的一根为了踏脚，必须低矮，侧面的两根提高一些，后面的一根又降低，这是“赶枨”的造法之一。另一种造法仍为正面的一根最低，两侧的两根稍高，后面的一根则更高，名曰“步步高赶枨”[图17、18]，赶枨就是为了错开构件，使榫卯分散避让，不集中在一处。图17没有按照原著中的图式做，想让各位木友多了解一些。新做图中四腿都是方材，是太师椅的底部造型。
家具结构图柜子正面和侧面的底枨与腿足相交，两枨的位置是等高的。常见的一种让榫的方法是两枨的出榫都造成大进小出。侧面的一根切去榫头的下半，其上半成为透榫；正面的一根切去榫头的上半，其下半成为透榫。因两榫互让，不致把腿足凿去得太多，而正侧两面都用上了比较牢固的透榫[图19]。
另一种让榫的方法是正面的底枨用透榫，侧面的底枨用半榫。匠师又聪明地利用了侧面底枨之下的牙条，使它两端出透榫，贯穿前腿和后腿的表面。这样一来，柜子的正面、侧面，既都用上透棒，保证了结构的坚实，而榫眼是避让错开的。又因为牙条的透榫总比底榫的透榫小，所以为了整洁美观，宁可使牙条的透榫在柜子的正面显露，而不让底枨的透榫在正面出现[图20]。
